ADUM140E0BRWZ-RL

Digitālajam izolatoram ADUM140E0BRWZ-RL ir maksimālā izplatīšanās aizkave 13 ns pie 5 V un 15 ns pie 1,8 V, nodrošinot minimālu datu pārsūtīšanas aizkavi, padarot to piemērotu lietojumiem, kas ir jutīgi pret laiku .

Nosūtīt pieprasījumu

Apraksts

Tehniskie parametri

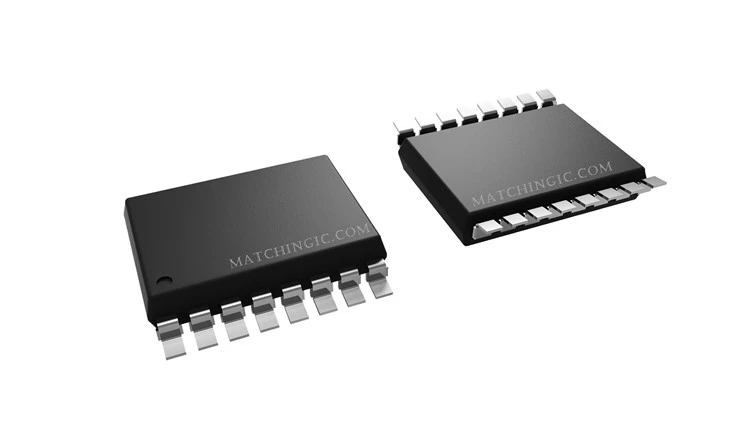

ADUM140E0BRWZ-RL standarta digitālais izolators ir izturīgs risinājums, kas piedāvā izcilu parastā režīma pārejošu imunitāti pie 100 kV/μs, spēcīgu trokšņa izturību, zemu izplatīšanās aizkavi un garantētu datu pārraides ātrumu 150 Mb/s. Tā atpakaļgaitas un tapas savietojamība, kā arī daudzpusīgs 1,8 V līdz 5 V līmeņa pārveidojums padara to pielāgojamu dažādiem iestatījumiem. Ar pretatteices opcijām, augstas temperatūras darbību līdz 125 grādiem un kvalifikāciju automobiļu lietojumiem, tas apvieno uzticamību ar veiktspēju. Kompaktā 16-svina SOIC pakotnē šis ar RoHS saderīgais izolators nosaka jaunu digitālās izolācijas tehnoloģijas standartu.

product-1268-913

Saistītie produkti:

Mfr daļa	ADUM140E0BRQZ	ADUM140E0BRQZ-RL7	ADUM140E0BRWZ	ADUM140E0BRWZ-RL	ADUM140E0BRZ	ADUM140E0BRZ-RL7	ADUM140E0BRZ	ADUM140E0BRZ-RL7
Apraksts	Digitālais izolators	Digitālais izolators	Digitālais izolators	Digitālais izolators	Digitālais izolators	Digitālais izolators	Digitālais izolators	Digitālais izolators
Krājumi	30000	30000	30000	30000	30000	30000	30000	30000
Produkta statuss	Aktīvs	Aktīvs	Aktīvs	Aktīvs	Aktīvs	Aktīvs	Aktīvs	Aktīvs
Tehnoloģija	Kapacitatīvā sakabe	Kapacitatīvā sakabe	Kapacitatīvā sakabe	Kapacitatīvā sakabe	Kapacitatīvā sakabe	Kapacitatīvā sakabe	Kapacitatīvā sakabe	Kapacitatīvā sakabe
Tips	Vispārīgs mērķis	Vispārīgs mērķis	Vispārīgs mērķis	Vispārīgs mērķis	Vispārīgs mērķis	Vispārīgs mērķis	Vispārīgs mērķis	Vispārīgs mērķis
Sprieguma izolācija	3kVrms	3kVrms	3,75 kVrms	3,75 kVrms	3kVrms	3kVrms	3kVrms	3kVrms
Datu pārraides ātrums	150 Mbps	150 Mbps	150 Mbps	150 Mbps	150 Mbps	150 Mbps	150 Mbps	150 Mbps
Izolēta jauda	Nē	Nē	Nē	Nē	Nē	Nē	Nē	Nē
Kanālu skaits	4	4	4	4	4	4	4	4
Ieejas — 1. puse/2. puse	4/0	4/0	4/0	4/0	4/0	4/0	4/0	4/0
Kanāla veids	Vienvirziena	Vienvirziena	Vienvirziena	Vienvirziena	Vienvirziena	Vienvirziena	Vienvirziena	Vienvirziena
Kopējā režīma pārejoša imunitāte (min.)	75kV/µs	75kV/µs	75kV/µs	75kV/µs	75kV/µs	75kV/µs	75kV/µs	75kV/µs
Izplatīšanās aizkave tpLH un tpHL (maks.)	13ns, 13ns	13ns, 13ns	13ns, 13ns	13ns, 13ns	13ns, 13ns	13ns, 13ns	13ns, 13ns	13ns, 13ns
Impulsa platuma kropļojumi (maks.)	3ns	3ns	3ns	3ns	3ns	3ns	3ns	3ns
Pieauguma/krituma laiks (tips)	2,5ns, 2,5ns	2,5ns, 2,5ns	2,5ns, 2,5ns	2,5ns, 2,5ns	2,5ns, 2,5ns	2,5ns, 2,5ns	2,5ns, 2,5ns	2,5ns, 2,5ns
Spriegums - barošana	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V
Darbības temperatūra	-40 grāds ~ 125 grādi	-40 grāds ~ 125 grādi	-40 grāds ~ 125 grādi	-40 grāds ~ 125 grādi	-40-C ~ 105-C	-40-C ~ 105-C	-40-C ~ 105-C	-40-C ~ 105-C
Iepakojums / futrālis	QSOP16	QSOP16	WSOP16	WSOP16	SOP16	SOP16	SOP16	SOP16
Iepakojums	Lente un spole (TR)	Lente un spole (TR)	Lente un spole (TR)	Lente un spole (TR)	Lente un spole (TR)	Lente un spole (TR)	Lente un spole (TR)	Lente un spole (TR)

PIETEIKUMS:

· Vispārēja daudzkanālu izolācija

· Serial perifērijas interfeiss (SPI)/datu pārveidotāja izolācija

·Rūpnieciskās lauka kopnes izolācija

VISPĀRĪGS APRAKSTS:

ADuM140D/ADuM140E/ADuM141D/ADuM141E/ADuM142D/ADuM142E1 ir četru kanālu digitālie izolatori, kuru pamatā ir Analog Devices, Inc., iCoupler® tehnoloģija. Apvienojot ātrdarbīgu, komplementāru metāla oksīda pusvadītāju (CMOS) un monolīta gaisa serdeņa transformatoru tehnoloģiju, šie izolācijas komponenti nodrošina izcilus veiktspējas raksturlielumus, kas ir labāki par alternatīvām, piemēram, optrona ierīcēm un citiem integrētiem savienotājiem. Maksimālā izplatīšanās aizkave ir 13 ns ar impulsa platuma kropļojumu, kas ir mazāks par 3 ns pie 5 V darbības. Kanālu atbilstība ir cieša, maksimāli 3,0 ns.

ADuM140D/ADuM140E/ADuM141D/ADuM141E/ADuM142D/ADuM142E datu kanāli ir neatkarīgi un ir pieejami dažādās konfigurācijās ar noturības spriegumu 3,0 kV rms vai 3,75 kV efektīvās vērtības (skatiet Pasūtīšanas rokasgrāmatu). Ierīces darbojas ar barošanas spriegumu abās pusēs no 1,8 V līdz 5 V, nodrošinot savietojamību ar zemāka sprieguma sistēmām, kā arī nodrošinot sprieguma translācijas funkcionalitāti pāri izolācijas barjerai.

Atšķirībā no citām optrona alternatīvām, līdzstrāvas pareizība tiek nodrošināta, ja nav ieejas loģisko pāreju. Ir pieejamas divas dažādas pretatteices opcijas, ar kurām izejas pāriet uz iepriekš noteiktu stāvokli, kad netiek pieslēgts ieejas barošanas avots vai ieejas ir atspējotas. ADuM140E1/ADuM141E1/ADuM142E1 ir savietojams ar ADuM1400/ADuM1401/ADuM1402.
