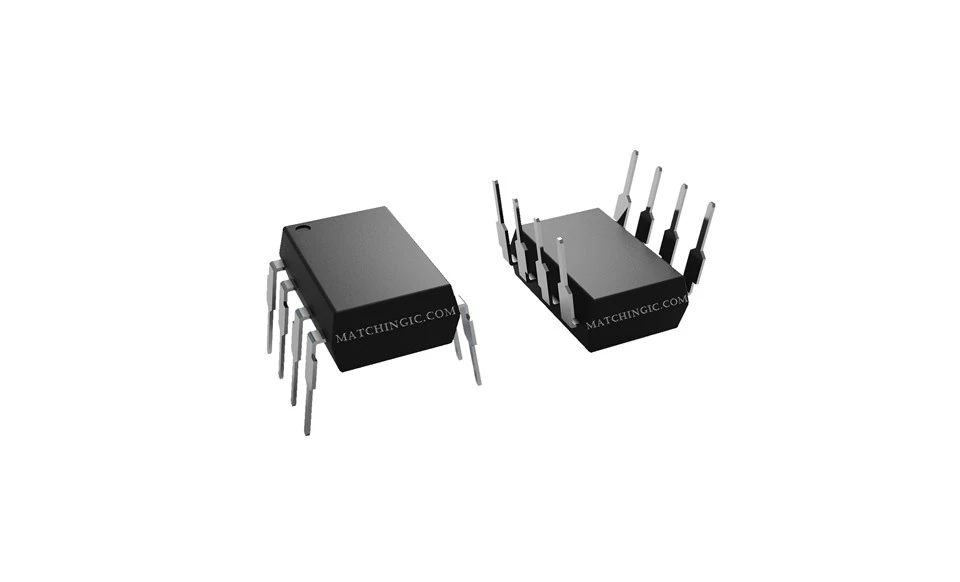

Fotoattēlu savienotājs Logic Gate FOD260L
Apraksts
Tehniskie parametri

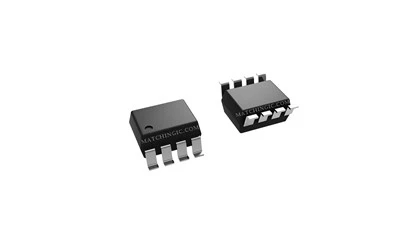

Saistītie produkti:
|
Mfr Part |
FOD260L |
FOD260L_NL |
|
Krājumi |
40000 |
40000 |
|
Produkta statuss |
Aktīvs |
Aktīvs |
|
Kanālu skaits |
1 |
1 |
|
Spriegums - Izolācija |
5000 Vrms |
5000 Vrms |
|
Kopējā režīma pārejoša imunitāte (min.) |
25kV/μs |
25kV/μs |
|
Ievades veids |
DC |
DC |
|
Izvades veids |
Open Collector, Šotkijs |
Open Collector, Šotkijs |
|
Pašreizējais - izvade / kanāls |
50 mA |
50 mA |
|
Datu pārraides ātrums |
10Mbps |
10Mbps |
|
Izplatīšanas aizkave tpLH/tpHL (maks.) |
75ns, 75ns |
75ns, 75ns |
|
Spriegums — uz priekšu (Vf) (tips) |
1.4V |
1.4V |
|
Strāva — līdzstrāvas pārsūtīšana (ja) (maks.) |
50mA |
50mA |
|
Spriegums - barošana |
4.5V ~ 5.5V |
4.5V ~ 5.5V |
|
Darba temperatūra |
-40 grāds ~ 85 grādi |
-40 grāds ~ 85 grādi |
|
Iepakojums / futrālis |
DIP8 (7,62 mm) |
DIP8 (7,62 mm) |
|
Iepakojums |
Caurule |
Caurule |
Pieteikumss:
• Zemes cilpas likvidēšana
• LSTTL uz TTL, LSTTL vai 5-voltu CMOS
• Līnijas uztvērējs, datu pārraide
• Datu multipleksēšana
• Pārslēgšanas barošanas avoti
• Impulsu transformatora nomaiņa
• Datora perifērijas saskarne
Vispārīgs apraksts:
Šie optroni sastāv no AlGaAS LED, kas ir optiski savienots ar ļoti ātrdarbīgu integrētu fotodetektora loģisko vārti. Ierīcēs ir strobējama izvade. Šai izvadei ir atvērts kolektors, tādējādi pieļaujot vadu VAI izejas. Saistītie parametri tiek garantēti temperatūras diapazonā no -40 grādiem līdz +85 grādiem. Maksimālais ieejas signāls 5 mA nodrošinās minimālo izejas strāvu 13 mA (ventilators no 8). Iekšējais trokšņu vairogs nodrošina izcilu kopējā režīma noraidīšanu, parasti 50 kV/µs pie 1,000V kopējā režīma.
