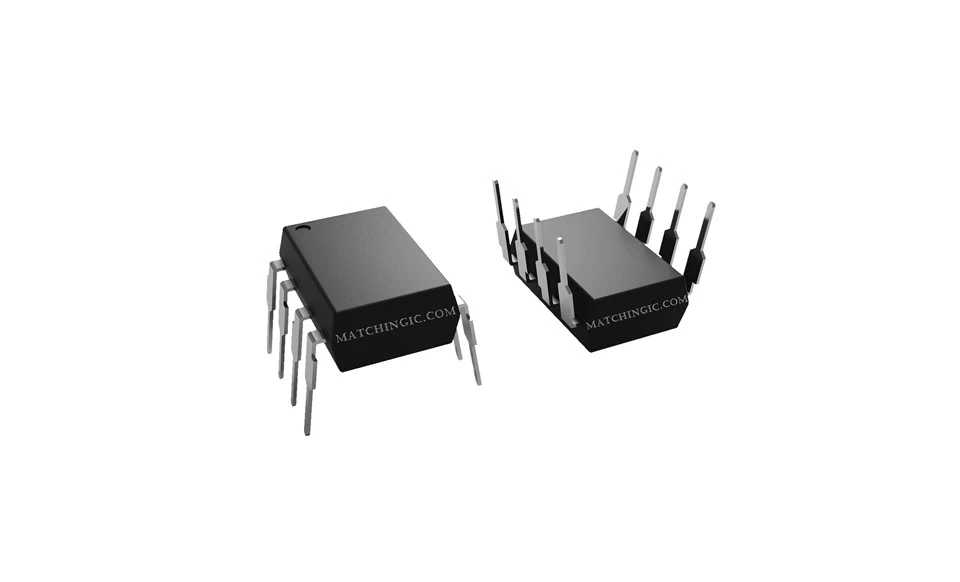

SFH6742 OPTOISO 5.3KV OPEN DRAIN 8DIP
Apraksts
Tehniskie parametri
Saistītie produkti:
|
Mfr Part |
SFH6742 |
SFH6742-X001 |
|
Krājumi |
40000 |
40000 |
|
Produkta statuss |
Aktīvs |
Aktīvs |
|
Kanālu skaits |
1 |
1 |
|
Spriegums - Izolācija |
5300 Vrms |
5300 Vrms |
|
Kopējā režīma pārejoša imunitāte (min.) |
10kV/μs |
10kV/μs |
|
Ievades veids |
DC |
DC |
|
Izvades veids |
Open Collector, Šotkijs |
Open Collector, Šotkijs |
|
Pašreizējais - izvade / kanāls |
50mA |
50mA |
|
Datu pārraides ātrums |
10 MBd |
10 MBd |
|
Izplatīšanās aizkave tpLH/tpHL (maks.) |
100ns, 100ns |
100ns, 100ns |
|
Spriegums — uz priekšu (Vf) (tips) |
1.4V |
1.4V |
|
Strāva — līdzstrāvas pārsūtīšana (ja) (maks.) |
20mA |
20mA |
|
Spriegums - barošana |
4.5V ~ 5.5V |
4.5V ~ 5.5V |
|
Darba temperatūra |
-40 grāds ~ 100 grādi |
-40 grāds ~ 100 grādi |
|
Iepakojums / futrālis |
DIP8 (7,62 mm) |
DIP8 (7,62 mm) |
|
Iepakojums |
Caurule |
caurule) |
Pieteikumss:
• Mikroprocesoru sistēmas saskarne
• PLC, ATE ieejas/izejas izolācija
• Datora perifērijas saskarne
• Digitālā lauka kopnes izolācija: CC-link, DeviceNet, profibus, SDS
• Liela ātruma A/D un D/A konvertēšana
• Maiņstrāvas plazmas displeja paneļa līmeņa pārslēgšana
• Multipleksēta datu pārraide
• Digitālās vadības barošanas avots
• Zemes cilpas likvidēšana
Vispārīgs apraksts:
SFH674x un SFH675x ir viena kanāla 10 MBd opto savienotāji, kas izmanto augstas efektivitātes ieejas LED kopā ar integrētu optiskās fotodiodes IC detektoru. Detektoram ir atvērta drenāžas NMOS tranzistora izeja, kas nodrošina mazāku noplūdi salīdzinājumā ar atvērta kolektora Schottky tranzistora izvadi. Viena kanāla tipam iespējot funkcija 7. tapā ļauj detektoram veikt stroboskopēšanu. Iekšējais vairogs nodrošina garantētu kopējā režīma pārejas imunitāti 5 kV/μs SFH6741 un 10 kV/μs SFH6742 un SFH6752.
