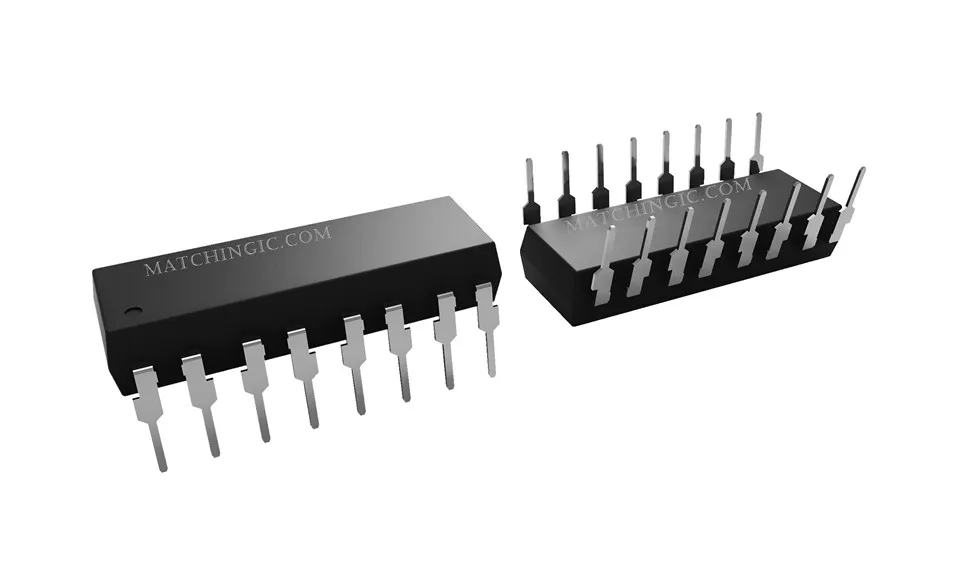

ACPL-844-000E

ACPL-844-000E optrona darbojas ar vismaz 20% ar ieejas strāvu (IF) ±1 mA un kolektora-emitera spriegumu (VCE) 5 V, nodrošinot drošu signāla pārraidi starp ieeju un izeju, padarot to piemērotu. dažādiem signāla izolācijas lietojumiem.

Nosūtīt pieprasījumu

Apraksts

Tehniskie parametri

ACPL-844-000E optronu tranzistors ir izturīgs un daudzpusīgs komponents, kas paredzēts dažādām elektroniskām lietojumprogrammām. Ievērības cienīgas funkcijas ietver minimālo strāvas pārneses koeficientu (VKS) 20% pie IF=±1 mA, VCE=5V, augstu ieejas-izejas izolācijas spriegumu 5000VRMS un ātru reakcijas laiku 4 μs. pie VCE=2V, IC=2 mA, RL=100Ω. Šis optroniskais savienojums, kas atrodas kompaktā divu līniju komplektā, atbilst tādiem drošības standartiem kā CSA, UL 1577 un IEC/EN/DIN EN 60747-5-5. Dažādas iespējas, tostarp atstatumu konfigurācijas un virsmas montāžas iespējas, vēl vairāk uzlabo tā pielāgošanās spēju. ACPL-844-000E ir uzticams risinājums, kas nodrošina efektīvu signāla pārraidi, vienlaikus nosakot drošību un atbilstību normatīvajiem aktiem.

product-1268-1020

Saistītie produkti:

Mfr Daļa	ACPL-844-000E	ACPL-844-060E	ACPL-844-300E	ACPL-844-360E	ACPL-844-W00E	ACPL-844-W60E
Apraksts	OPTOPORA, FOTOTRANSIZTORS IZVĒRTĒ	OPTOPORA, FOTOTRANSIZTORS IZVĒRTĒ	OPTOPORA, FOTOTRANSIZTORS IZVĒRTĒ	OPTOPORA, FOTOTRANSIZTORS IZVĒRTĒ	OPTOPORA, FOTOTRANSIZTORS IZVĒRTĒ	OPTOPORA, FOTOTRANSIZTORS IZVĒRTĒ
Krājumi	80000	80000	80000	80000	80000	80000
Produkta statuss	Aktīvs	Aktīvs	Aktīvs	Aktīvs	Aktīvs	Aktīvs
Kanālu skaits	4	4	4	4	4	4
Sprieguma izolācija	5000 Vrms	5000 Vrms	5000 Vrms	5000 Vrms	5000 Vrms	5000 Vrms
Pašreizējais pārsūtīšanas koeficients (min.)	20% 25 @ 1mA	20% 25 @ 1mA	20% 25 @ 1mA	20% 25 @ 1mA	20% 25 @ 1mA	20% 25 @ 1mA
Pašreizējais pārsūtīšanas koeficients (maks.)	300% @ 1mA	300% @ 1mA	300% @ 1mA	300% @ 1mA	300% @ 1mA	300% @ 1mA
Ieslēgšanas/izslēgšanas laiks (tips)	-	-	-	-	-	-
Ievades veids	Maiņstrāva, līdzstrāva	Maiņstrāva, līdzstrāva	Maiņstrāva, līdzstrāva	Maiņstrāva, līdzstrāva	Maiņstrāva, līdzstrāva	Maiņstrāva, līdzstrāva
Izvades veids	Tranzistors AC/DC	Tranzistors AC/DC	Tranzistors AC/DC	Tranzistors AC/DC	Tranzistors AC/DC	Tranzistors AC/DC
Spriegums — izeja (maks.)	70V	70V	70V	70V	70V	70V
Pašreizējais - izvade / kanāls	50mA	50mA	50mA	50mA	50mA	50mA
Spriegums — uz priekšu (Vf) (tips)	1.2V	1.2V	1.2V	1.2V	1.2V	1.2V
Strāva — līdzstrāvas pārsūtīšana (ja) (maks.)	50 mA	50 mA	50 mA	50 mA	50 mA	50 mA
Darbības temperatūra	-30-C ~ 100-C	-30-C ~ 100-C	-30-C ~ 100-C	-30-C ~ 100-C	-30-C ~ 100-C	-30-C ~ 100-C
Iepakojums / futrālis	DIP16 (7,62 mm)	DIP16 (7,62 mm)	SMD16 (7,62 mm)	SMD16 (7,62 mm)	SMD16 (7,62 mm)	SMD16 (7,62 mm)
Iepakojums	Caurule	Caurule	Lente un spole (TR)	Lente un spole (TR)	Lente un spole (TR)	Lente un spole (TR)

Lietojumprogrammas:

·I/O interfeiss programmējamiem kontrolleriem, datoriem

·Secības kontrolieri

·Sistēmas ierīces, mērinstrumenti

·Signāla pārraide starp dažāda potenciāla un pretestības ķēdēm

Apraksts:

Broadcom® ACPL-824 ir maiņstrāvas ieejas divkanālu pilna skaņu fototranzistoru optoelements, kas satur četras gaismas diodes, kas optiski savienotas ar diviem atsevišķiem fototranzistoriem. Tas ir iepakots 8-pin DIP iepakojumā.

Tāpat ACPL-844 ir maiņstrāvas ievades četrkanālu pilna skaņa fototranzistoru optopārvads, kas satur astoņas gaismas diodes, kas optiski savienotas ar četriem atsevišķiem fototranzistoriem. Tas ir iepakots 16-kontaktu DIP pakotnē Abiem veidiem tas ir pieejams arī ar platu vadu atstarpes opciju un svina liekuma SMD opciju ar ieejas-izejas izolācijas spriegumu pie 5000 Vrms. Reakcijas laiks, tr, parasti ir 4 μs, un VKS ir no 20% līdz 300%.

Populāri tagi: acpl{0}}e, Ķīna acpl-844-000e ražotāji, piegādātāji
